Modúl Rialaithe agus Cosanta Aonair Caidéil.

Tá 3 mhodh loighic rialaithe phríomha ann:



· 'Draenáil' áit a bhfuil an rialú dírithe ar an bhfoinse

‘Bosting’ a thagraíonn don athrú brú ar an taobh seachadta le haghaidh rialaithe

'Aistriú'ar meascán de rialú foinse agus ceann scríbe



Taispeánann an scáileán LCD staid reatha an chaidéil agus soláthraíonn sé saibhreas úsáideach don úsáideoir

eolas.

Is furasta an rialtóir a chur ar bun le calabrú cnaipe brúigh tosaigh agus aonair

is féidir paraiméadair a mhionchoigeartú.

Tá an rialtóir seo úsáideach go háirithe nuair is gá rialú agus cosaint a dhéanamh

suiteálacha caidéil a bhainistíonn an oibríocht uathoibríoch trí lascadh éagsúla

modhanna gan gá le réiteach rialaithe saincheaptha a chruthú.



Feidhmchláir painéil rialaithe:

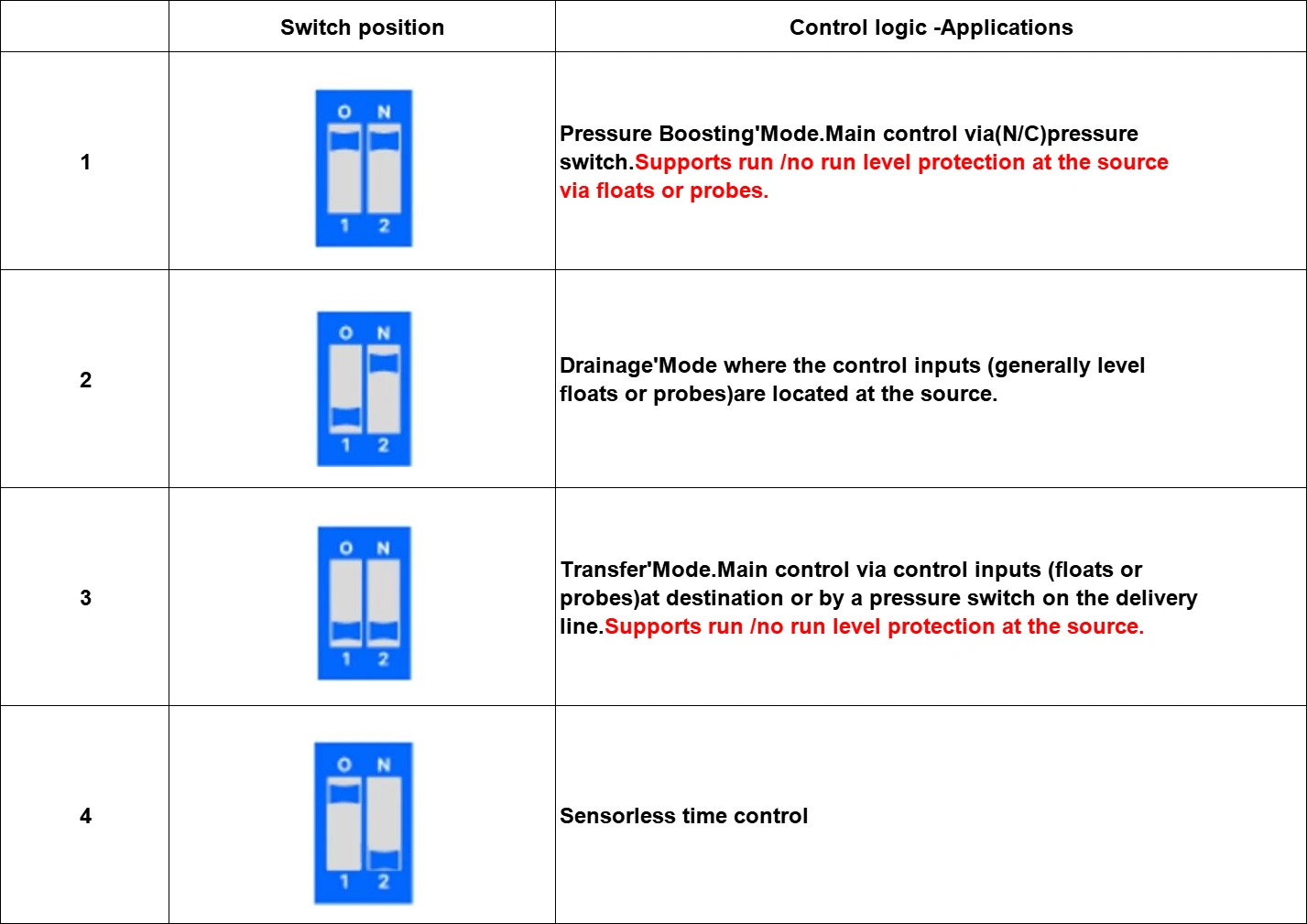

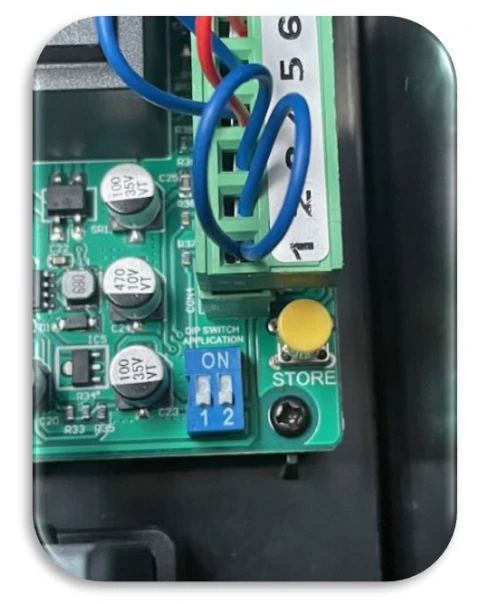

Ar an bpríomh-PCB tá a2 suíomh 'Dip Switch'

Chun an loighic rialaithe a athrú chun freastal ar fheidhmchlár,

ní mór don suiteálaí an lasc cuí a roghnú

seasamh.

Tar éis duit an suíomh lasc atá ag teastáil a roghnú, timthriall

cumhacht an rialtóra an socrú a chur i bhfeidhm.

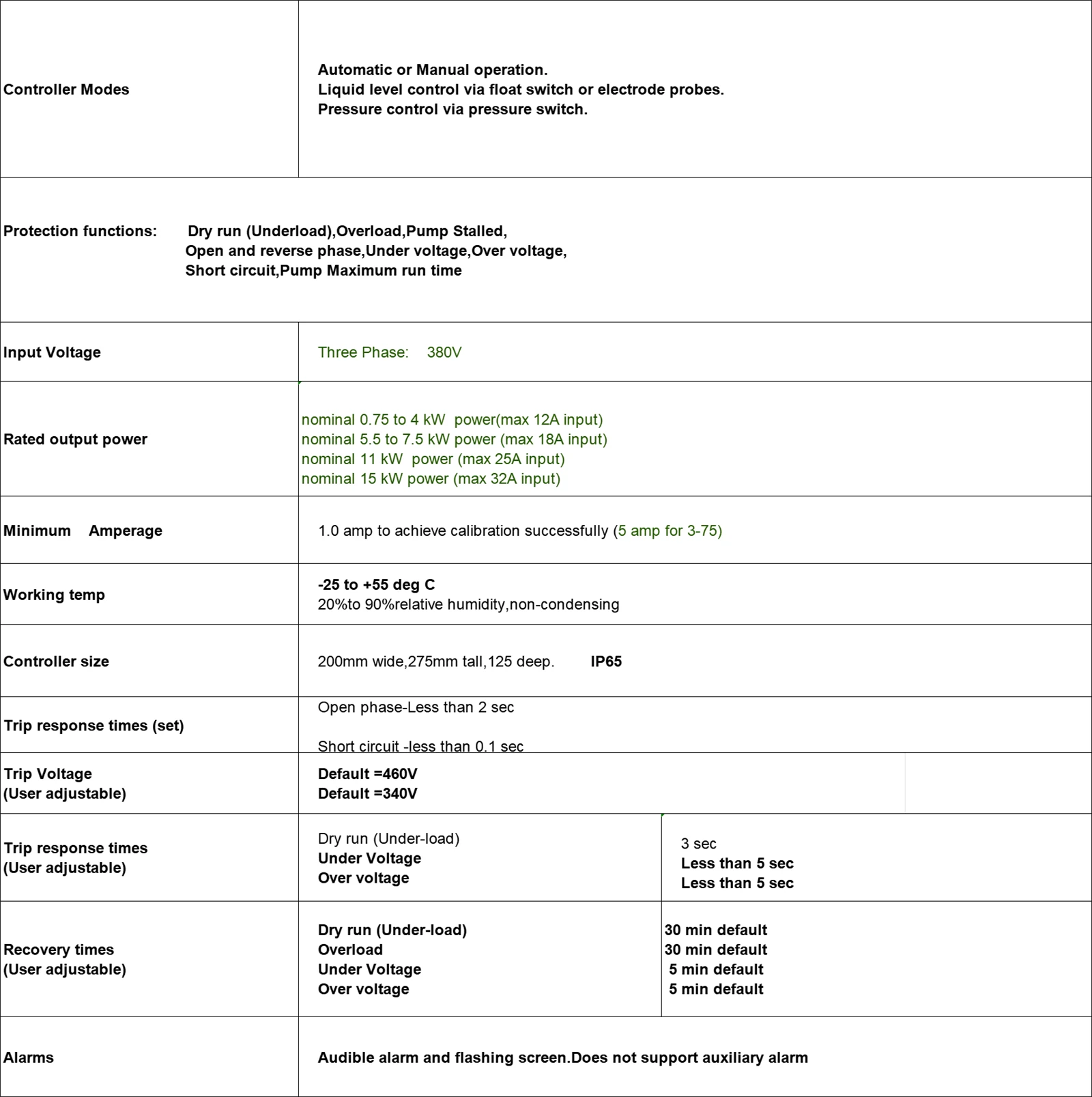

SONRACH TEICNIÚIL

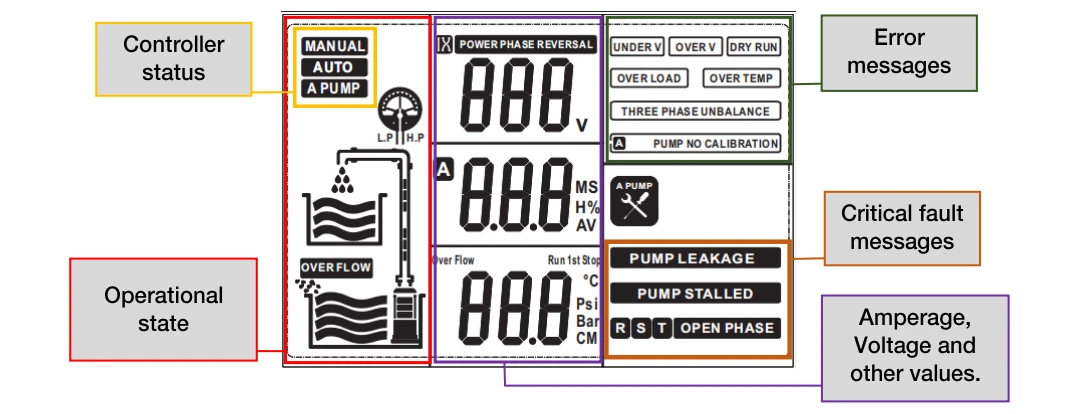

Ag taispeáint



Soláthraíonn an taispeáint rialaitheora seo léiriú fíor-ama ar an modh oibríochta agus ar an

staid reatha an rialaitheora, lena n-áirítear voltas/reatha fíor-ama agus aon teachtaireachtaí earráide.

Ní thaispeánfar ach na deilbhíní a bhaineann leis an modh oibriúcháin roghnaithe.

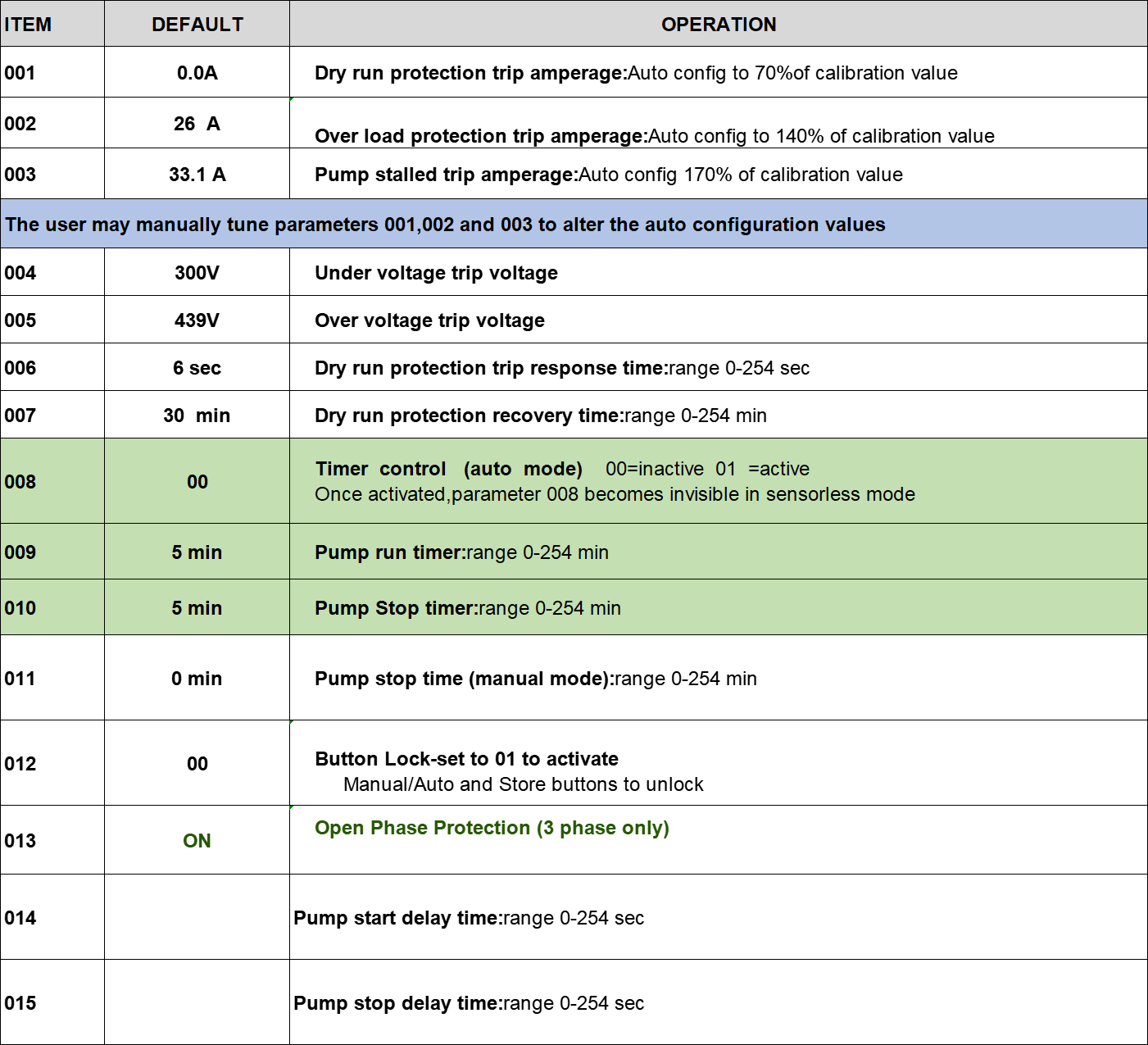

Socrú paraiméadar :
